Roghnú comhla seiceála ginearálta
Úsáidtear comhlaí seiceála chun cosc a chur ar chúlshreabhadh nach dteastaíonn i bpíopaí agus i bpíblínte. D'fhéadfadh a ndearadh agus a n -oibriú a bheith simplí, ach tá gá le cúram ceart le linn an roghnúcháin chun a chinntiú go bhfeidhmíonn na comhlaí seiceála mar a bhíothas ag súil leis.
Coisceann comhlaí seiceála, ar a dtugtar comhlaí neamh-fhillte freisin, ar chúl-sreabhadh neamh-inmhianaithe go héifeachtach gan idirghabháil sheachtrach a éileamh. Is é an t -iarratas coiteann do na comhlaí seo ná stop a chur le cúl -sreabhadh isteach i gcaidéal nuair a dhúnann sé síos. Is féidir go dtarlódh sreabhadh cúil mar gheall ar bhrú sreabhach ó thaobh urscaoilte caidéil chomhthreomhara. Mura gcuirtear cosc air, d'fhéadfadh an sreabhadh droim ar ais seo dochar a dhéanamh don chaidéal.
Nuair a cheannaítear na comhlaí seo mar "ábhar mórchóir" (le haghaidh iarratas píobaireachta), is minic a bhainistítear an próiseas ag baint úsáide as "tuairisc ábhair" shimplí agus gan machnamh a dhéanamh ar pharaiméadair phróisis, nó coinníollacha suiteála an VDS (Bileog Dáta Comhla), nó coinníollacha suiteála. Thairis sin, d'fhéadfadh comhlaí seiceála a bheith faoi réir creathadh, ag croitheadh nó ag casadh torann laistigh den phíblíne. Is saincheisteanna iad seo go léir a tháinig ar innealtóirí Neway i mórán cásanna.
Cé gur cosúil go bhfuil struchtúr simplí ag comhlaí seiceála, tá go leor fachtóirí le breithniú fós le haghaidh suiteáil agus cur i bhfeidhm. Chun cabhrú le haon mhíthuiscintí nó earráidí a íoslaghdú, tá sé i gceist leis an bhfaisnéis thíos cuidiú le cuidiú leis an bpróiseas cinnidh agus roghnóireachta comhlaí seiceála d'iarratais shonracha. Maidir le roghnú beacht iarratais i gcoinníollacha sonracha, moltar ionchur breise ó FEA (anailís eilimint chríochta). Soláthraíonn na rannóga seo a leanas tuilleadh sonraí maidir le comhlaí seiceála a úsáidtear go coitianta agus moltaí feidhmithe agus roghnúcháin.
Comhla seiceála swing
Is dearadh féin-oibríochta iad comhlaí seiceála luascáin a bhíonn ag brath ar an bhfórsa a ghineann an cúil-sreabhadh chun an chomhla a dhúnadh. Tá diosca comhla seiceála luascáin cosúil le mousetrap a cheadaíonn treo amháin do shreabhán sreabhadh. Ní mholtar an cineál comhla seo le húsáid i bpíopa ingearach nuair a bhíonn an treo sreafa ó thaobh an taobh thiar de mar is féidir le domhantarraingt an comhla a choinneáil oscailte.
Is féidir comhlaí seiceála luascáin a mhodhnú freisin le luamhán seachtrach. Ligeann sé seo, mar shampla, do idirghabháil sheachtrach chomh maith le córais dúnta mall hiodrálacha a fheistiú chun turraing diosca a laghdú.
Chun déileáil le fadhbanna a d'fhéadfadh a bheith i bhfeidhm, tá Neway ag díriú ar struchtúir speisialta a fhorbairt, lena n-áirítear saincheaptha le spriongaí/obturators níos éadroime, nó gabhálais amhail dampeners, frith-mheighleoga, etc.

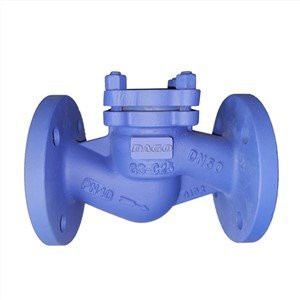

Comhla seiceála loine
Is roghanna den scoth iad comhlaí seiceála loiní le haghaidh seirbhísí ina bhféadfadh aisiompú sreafa tapa tarlú. Is é an taisteal an ceann is giorra de na comhlaí seiceála agus is é an líon is lú codanna atá sa chomhla freisin. Tá feidhmíocht ina saothraítear rónta níos fearr ag an diosca breiseáin le luchtú an earraigh i gcomparáid le cineálacha eile. Mar sin féin, tá caillteanas brú níos mó ag comhlaí seiceála de chineál loiní mar gheall ar phatrún an choirp infhillte. Mar sin, is comhla loiní de chineál Y é athsholáthar den scoth le CV níos fearr ná patrún coirp T.

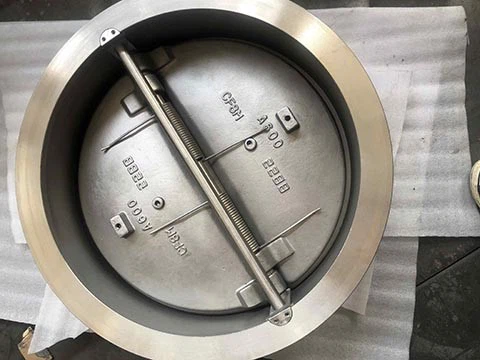

Comhla seiceála déphláta
Úsáidtear comhlaí seiceála déphláta go forleathan sa tionscal rialaithe sreafa ar na cúiseanna seo a leanas: a bhfeidhmíocht sreafa níos fearr, a spás suiteála dlúth, a meáchan níos éadroime agus gan aon riosca sceite seachtrach mar gheall ar an gcomhlacht réitigh lárnach. Is minic a shuiteáiltear an comhla seo le cineálacha eile comhla seiceála i sraith le linn leagan amach an phíobáin. Agus comhla seiceála dhá phláta á shuiteáil, tá sé tábhachtach an spás oibriúcháin a bhreithniú. Mar shampla, má tá an chomhla gar do uillinn nó do laghdaitheoir píopa, is féidir leis an diosca a bheith bréan agus é ag oscailt agus/nó ag dúnadh.
Comhla seiceála tilting
Is éard atá i gceist le comhlaí seiceála diosca tilting ná brú tapaidh, scáineadh íseal. Cuimsíonn speictream leathan d'iarratais píblínte ina bhfuil gaile agus hidriginiú ardteochta. Nuair a éilíonn córais comhlaí atá ag fáil réidh le córais, is minic a roghnaítear comhlaí seiceála.
Comhla seiceála aiseach
Is cineál comhla ardfheidhmíochta iad comhlaí seiceála sreafa aiseach, atá ag comhlíonadh Api6D agus ASME B16.34. Cuirtear i bhfeidhm iad go forleathan i bpíblínte feidhmíochta ard-sreafa, ní hamháin chun sreabhadh meánach a chosc, ach chun feidhmíocht sreafa na píblíne a fheabhsú. Tá comhlaí seiceála aiseach in ann damáiste do chasúr uisce a theorannú freisin, is torann íseal iad agus tairbhe a bhaint as amanna freagartha gasta.
Seiceáil roghnú comhla
Tugann Tábla 1 thíos comparáid ghairid do na comhlaí seo a chuirtear i bhfeidhm i riachtanais éagsúla seirbhíse agus ionchais oibre. Is féidir leis an bhfaisnéis ó Thábla 1, nuair a chuirtear le chéile é leis na tuairiscí comhla seiceála thuas, cabhrú le roghnú comhla cuí a aithint.
D'fhonn sonraí sreafa sonracha nó stádas diosca níos cruinne a bhaint amach, beidh gá le hionsamhlú FEA chun faisnéis níos cruinne a thabhairt don úsáideoir. Féadfaidh FEA a bheith san áireamh i gcéim na seirbhíse, dlús, teocht, agus brú ionraoin/sreabhadh. Ba chóir go mbeadh an bunachar sonraí le feiceáil go soiléir le linn an roghnúcháin chun mearbhall a sheachaint idir NM3/H (gnáth -mhéadair chiúbacha in aghaidh na huaire) agus SM3/H (méadair chiúbacha caighdeánacha in aghaidh na huaire). Is aonaid tomhais iad NM3/HR agus SM3/H araon a úsáidtear go coitianta chun rátaí sreafa gáis a chur in iúl agus is féidir le húsáid mhícheart tionchar a imirt ar thorthaí ríomh agus FEA.
Téarmaí tipiciúla le haghaidh roghnú comhla seiceála
Agus comhlaí seiceála á roghnú agat, tá sé tábhachtach machnamh a dhéanamh ar fhaisnéis rialaithe sreafa a sholáthraíonn an monaróir comhla. Mar shampla:
CV (nó KV) comhéifeacht sreafa: Má tá luach CV comhla 1 ciallaíonn sé seo go n -éireoidh an comhla 1 galún in aghaidh an nóiméid (GPM) d'uisce 60 céim F le titim brú (DP) de 1 psi trasna an chomhla. Ar an gcaoi chéanna, rachaidh comhla le CV de 100 thar 100 gpm d'uisce 60 céim F le titim brú de 1 psi.
Fad coibhéiseach L/D: An difreálach brú trasna an chomhla, atá comhionann le fad píopa dhíreach a chuirfeadh an difreálach brú céanna ar fáil ag an ráta sreafa céanna. Léiríonn luach níos lú feidhmíocht níos fearr.
Comhéifeacht friotaíochta sreafa ζ (nó comhéifeacht friotaíochta k): Is coincheap i meicnic sreabhach é an caillteanas treoluas ceann de bharr an chomhla. Léiríonn luach níos lú feidhmíocht níos fearr.
